1280x1024/640x512 Network and Digital Dual Output SWIR Camera Module

1280x1024/640x512 நெட்வொர்க் மற்றும் டிஜிட்டல் இரட்டை வெளியீடு SWIR கேமரா தொகுதி


> 1/2 ”(1/4”) சோனி இங்காஸ் குளோபல் ஷட்டர் ஸ்விர் பட சென்சார் IMX990 (IMX991)
> சக்திவாய்ந்த 30x ஆப்டிகல் ஜூம் (17 ~ 510 மிமீ)
> அதிகபட்சம். 1.3MP (1280x1024) தீர்மானம்
> அகலக்கற்றை மற்றும் குறுகலுக்கான ஐ.சி.ஆர் சுவிட்சை ஆதரிக்கவும்
> ஆதரவு EIS, எலக்ட்ரானிக் டிபாக், வெப்ப மூடுபனி செயல்பாட்டைக் குறைக்கிறது
> 16x டிஜிட்டல் ஜூம் ஆதரிக்கவும்
> ஆதரவு நெட்வொர்க் மற்றும் எல்விடிஎஸ் இரட்டை வெளியீடு
> ஆதரவு எல்விடிஎஸ் டிஜிட்டல் வீடியோ வெளியீடு ஒத்திசைவாக, HD - SDI வெளியீட்டிற்கு மாற்றலாம்.



    பதிவிறக்குங்கள்

    தயாரிப்பு விவரம்

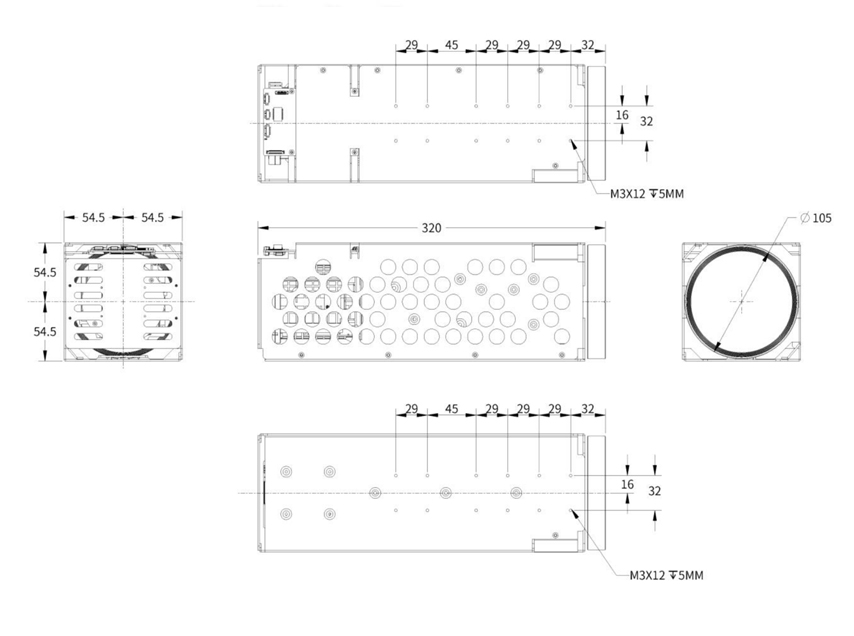

    பரிமாணம்

    விவரக்குறிப்பு

    மாதிரி

    Sg - SWZ12ND2 - 17510

    Sg - SWZ06ND2 - 17510

    சென்சார்

    		பட சென்சார்1/2 ″ சோனி இங்காஸ் குளோபல் ஷட்டர் ஸ்விர் சென்சார் IMX9901/4 ″ சோனி இங்காஸ் குளோபல் ஷட்டர் ஸ்விர் சென்சார் IMX991
    பயனுள்ள பிக்சல்கள்தோராயமாக. 1.34mpதோராயமாக. 0.34mp
    பிக்சல் அளவு5μm

    லென்ஸ்

    		பதில் அலைநீளம்1000 ~ 1700nm
    ஐ.சி.ஆர்ஆதரவு 2 முறைகள்: பரந்த இசைக்குழு: 1000 ~ 1700nmnarrow பேண்ட்: 1450 ~ 1700nm
    குவிய நீளம்17 மிமீ ~ 510 மிமீ, 30 எக்ஸ் ஆப்டிகல் ஜூம்
    துளைF2.8 ~ F5.5
    பார்வை புலம்எச்: 21.3 ° ~ 0.71 °, வி: 17.1 ° ~ 0.57 °, டி: 27.1 ° ~ 0.92 °எச்: 11.6 ° ~ 0.37 °, வி: 9.3 ° ~ 0.3 °, டி: 14.8 ° ~ 0.47 °
    மூடு கவனம் தூரம்1 மீ ~ 10 மீ (அகலம் ~ டெலி)
    ஜூம் வேகம்தோராயமாக. 7 கள் (ஆப்டிகல் வைட் ~ டெலி)

    வீடியோ

    		சுருக்கH.265/H.264/H.264H/MJPEG
    தீர்மானம்25/30/50/60fps@1280 × 102425/30/50/60fps@640 × 512
    வீடியோ பிட் வீதம்32 கி.பி.பி.எஸ் ~ 16 எம்.பி.பி.எஸ்
    ஆடியோAAC / MP2L2
    எல்விடிஎஸ் வீடியோ25/30/50/60fps@2mp (1920 × 1080)

    நெட்வொர்க்

    		சேமிப்புTF அட்டை (256 ஜிபி), FTP, NAS
    பிணைய நெறிமுறைONVIF, HTTP, HTTPS, IPv4, IPv6, RTSP, DDNS, RTP, TCP, UDP
    மல்டிகாஸ்ட்ஆதரவு
    ஃபார்ம்வேர் மேம்படுத்தல் (எல்விடிஎஸ்)நெட்வொர்க் போர்ட் வழியாக ஃபார்ம்வேரை மட்டுமே மேம்படுத்த முடியும்
    பொது நிகழ்வுகள்மோஷன், டேம்பர், எஸ்டி கார்டு, நெட்வொர்க்
    Ivsடிரிப்வைர், குறுக்கு வேலி கண்டறிதல், ஊடுருவல், கைவிடப்பட்ட பொருள், வேகமாக - நகரும், பார்க்கிங் கண்டறிதல், கூட்டத்தை சேகரிக்கும் மதிப்பீடு, காணாமல் போன பொருள், லிட்டரிங் கண்டறிதல்.
    சத்தம் குறைப்பு2 டி/3 டி
    வெளிப்பாடு பயன்முறைகையேடு, ஆட்டோ, துளை முன்னுரிமை, ஷட்டர் முன்னுரிமை
    வெளிப்பாடு இழப்பீடுஆதரவு
    ஷட்டர் வேகம்1/1 ~ 1/30000 கள்
    ஃபோகஸ் பயன்முறைஆட்டோ/கையேடு/அரை ஆட்டோ
    மின்னணு டிஃபோக்ஆதரவு
    வெப்ப மூடுபனி குறைப்புஆதரவு
    புரட்டுதல்ஆதரவு
    Eisஆதரவு
    டிஜிட்டல் ஜூம்16x
    வெளிப்புற கட்டுப்பாடுTtl
    இடைமுகம்4 பைன் ஈதர்நெட் போர்ட், 6 பின் சீரியல் & பவர் போர்ட், 5 பைன் ஆடியோ போர்ட் .30 பின் எல்விடிஎஸ்
    தொடர்பு நெறிமுறைசோனி விஸ்கா, பிளேகோ டி/பி
    இயக்க நிலைமைகள்- 30 ~+60 ° C/20%~ 80%RH
    சேமிப்பக நிலைமைகள்- 40 ~+70 ° C/20%~ 95%RH
    மின்சாரம்டி.சி 12 வி
    மின் நுகர்வு (TBD)ஏ.வி.ஜி: 6W; அதிகபட்சம்: 11W
    பரிமாணங்கள் (l*w*h)தோராயமாக. 320 மிமீ*109 மிமீ*109 மிமீ
    எடை3.1 கிலோ

    பிணைய இடைமுகம்

    தட்டச்சு செய்கமுள் எண்முள் பெயர்விளக்கம்
    J2_4pin ஈதர்நெட் இடைமுகம்1ETHRX -அடாப்டிவ் ஈதர்நெட் போர்ட், இன்டர்நெட் ஆர்எக்ஸ் -
    2ETHRX+அடாப்டிவ் ஈதர்நெட் போர்ட், இன்டர்நெட் ஆர்எக்ஸ்+
    3ETTX -அடாப்டிவ் ஈதர்நெட் போர்ட், இன்டர்நெட் டிஎக்ஸ் -
    4ETHTX+தகவமைப்பு ஈதர்நெட் போர்ட், இணைய TX+
    J3_6pin பவர் & UART இடைமுகம்1Dc_inDC12V
    2GndGnd
    3Rxd1டி.டி.எல் நிலை 3.3 வி, பெல்கோ நெறிமுறை
    4TXD1டி.டி.எல் நிலை 3.3 வி, பெல்கோ நெறிமுறை
    5Rxd0டி.டி.எல் நிலை 3.3 வி, விஸ்கா நெறிமுறை
    6Txd0டி.டி.எல் நிலை 3.3 வி, விஸ்கா நெறிமுறை
    J1_5pin ஆடியோ இடைமுகம்1ஆடியோ_அவுட்ஆடியோ அவுட் (லைன் அவுட்)
    2GndGnd
    3ஆடியோ_இன்ஆடியோ (லைன் இன்)
    4GndGnd
    5NCNC

    எல்விடிஎஸ் இடைமுகம்

    துறைமுகம்எண்முள் பெயர்விளக்கம்
    J4_30Pin LVDS இடைமுகம் (சோனி 30 பைன் டிஜிட்டல் இடைமுகத்தைப் போன்றது)1NCNC
    2NC
    3NC
    4NC
    5NC
    6NC
    7NC
    8NC
    9GndGnd
    10Gnd
    11Gnd
    12Gnd
    13DCDC வெளியீடு (DC+7V ~+12V)
    14DC
    15DC
    16DC
    17DC
    18UART1_TXTTL நிலை 3.3V, VISCA நெறிமுறை, J3_6Pin போர்ட்டில் TXD0 க்கு அதே. ஆனால் ஒரே நேரத்தில் இணைக்க முடியாது.
    19UART1_RXTTL நிலை 3.3V, VISCA நெறிமுறை, J3_6Pin போர்ட்டில் RXD0 க்கு அதே. ஆனால் ஒரே நேரத்தில் இணைக்க முடியாது.
    20GndGnd
    21Txout0 -
    22Txout0+
    23Txout1 -
    24Txout1+
    25Txout2 -
    26Txout2+
    27Txoutclk -
    28Txoutclk+
    29Txout3 -
    30Txout3+
